在5G/6G毫米波通信時代,以砷化鎵(GaAs)和磷化銦(InP)為代表的化合物半導體成為射頻前端的核心材料。
然而,隨著頻率的升高,電磁波的“趨膚效應”愈發顯著,金屬鍍層的純度與表面粗糙度成為影響信號傳輸質量的關鍵變量。國產新型無氰晶圓電鍍金工藝通過實現 99.99% 以上的高純度沉積與原子級致密晶格,有效降低了高頻損耗,為射頻芯片提供了極致的信號傳輸通道。

射頻芯片的“潔癖”:雜質即損耗

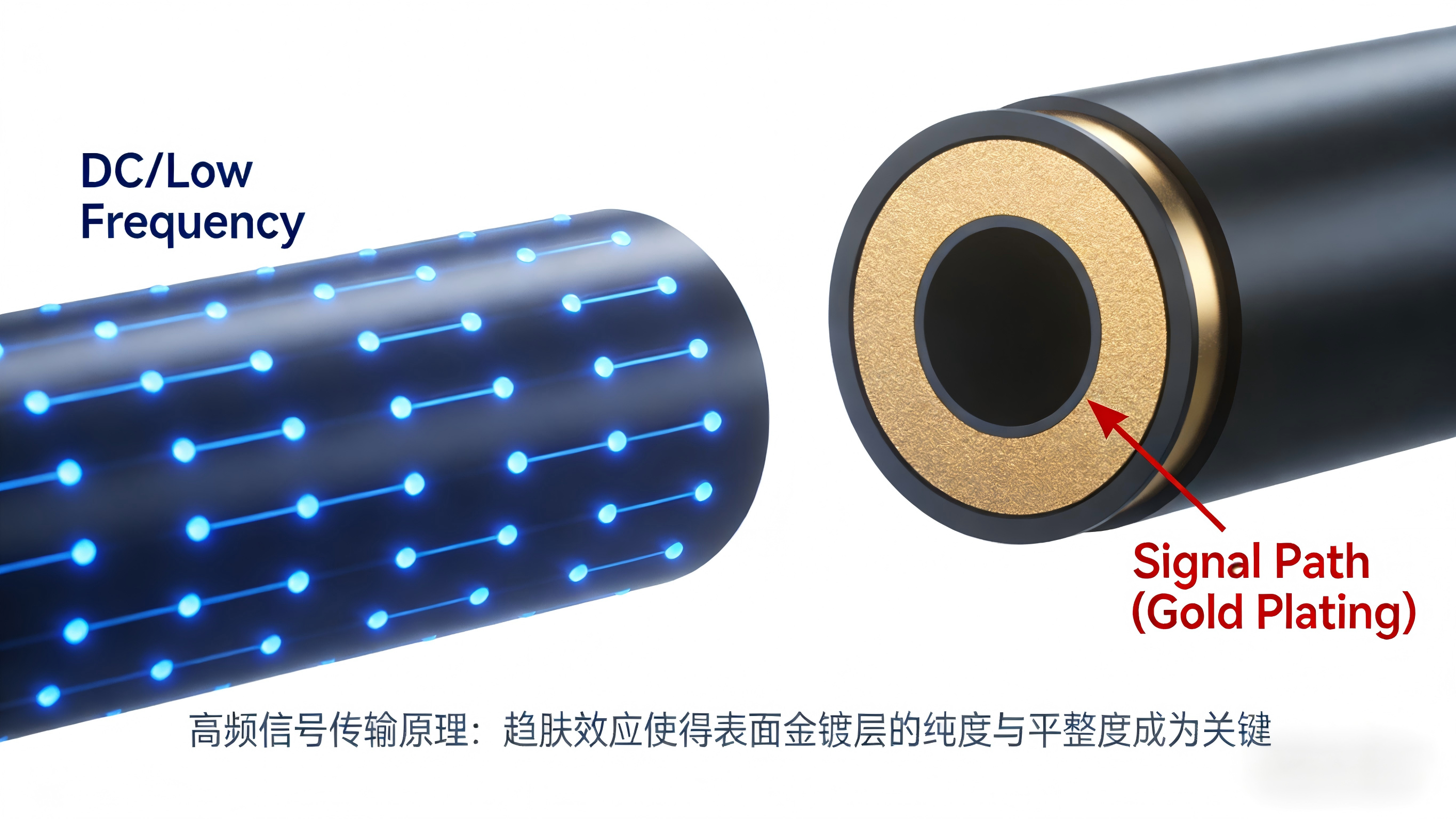

在低頻電路中,電流在導線截面均勻流動;但在5G毫米波(24GHz+)甚至更高頻段,電流傾向于集中在導體表面極薄的一層流動,這就是著名的趨膚效應(Skin Effect)。
這意味著,射頻芯片表面的金鍍層不僅是防氧化層,更是信號傳輸?shù)闹鞲傻?/strong>。
對于GaAs PA(功率放大器)或LNA(低噪聲放大器)而言,金層哪怕混入微量的有機雜質、碳元素,或者晶格排列不致密導致表面粗糙,都會導致電阻率急劇上升,產生嚴重的插入損耗(Insertion Loss)和信號失真。
一句話:鍍層不純,5G變4G。

無氰工藝的“純度之戰”
傳統的亞硫酸金無氰體系,往往為了維持鍍液穩定,添加了大量的有機添加劑。這些大分子有機物極易在電鍍過程中發生共沉積(Co-deposition),導致金層純度下降,電阻率升高。
這也是為什么很多射頻大廠在無氰切換上遲疑不決——他們擔心國產藥水的“電氣性能”不過關。
天躍CT-288:打造信號的“無阻高速路”
為了滿足射頻芯片對“極致純度”的渴求,天躍新材料研發團隊對CT-288工藝進行了針對性的配方提純與晶格優化。
這一工藝在化合物半導體領域展現出了無可比擬的優勢:
99.99%超高純度: 通過獨特的配位化學設計,有效阻斷了雜質離子的共沉積。GDMS(輝光放電質譜)分析顯示,鍍層金純度高達 99.99%以上,甚至可滿足軍工級雷達芯片的標準。
原子級致密晶格: 金離子沉積細膩均勻,表面粗糙度(Ra)極低。光滑如鏡的金面極大降低了高頻信號的散射損耗,確保了信號傳輸?shù)耐暾浴?/span>
無發黑、抗氧化: 極致的致密度賦予了鍍層超強的抗氧化能力,即使在高溫高濕環境下,射頻性能依然穩定如初。
如果說芯片是萬物互聯的大腦,那么表面那層薄薄的金,就是連接世界的神經末梢。
在這個看不見的微觀戰場,天躍CT-288無氰晶圓電鍍金工藝正以近乎完美的純度和細膩度,消除著每一個可能的信號噪點。
我們深知,每一次通話的清晰、每一秒數據的極速送達,背后都有材料科技的默默支撐。天躍新材料愿做那塊最堅實的基石,助力中國射頻芯片在5G/6G的浪潮中,聽得更清,傳得更遠。
