攻克MEMS微觀死角：國產無氰電鍍金如何實現納米級均勻覆蓋？

MEMS傳感器之所以被稱為“微機電系統”，是因?yàn)槠湓诠杵蠘?gòu)建了極為復雜的微型機械結構，如加速度計的懸臂梁、陀螺儀的梳齒電容以及壓力傳感器的深腔結構。

這些微結構的深寬比（Aspect Ratio）往往極大，且充滿了微米級的溝槽與盲孔。在進行金屬化電鍍時，電流密度分布極不均勻——尖端和孔口電流大，鍍得快；深坑底部電流小，鍍得慢。

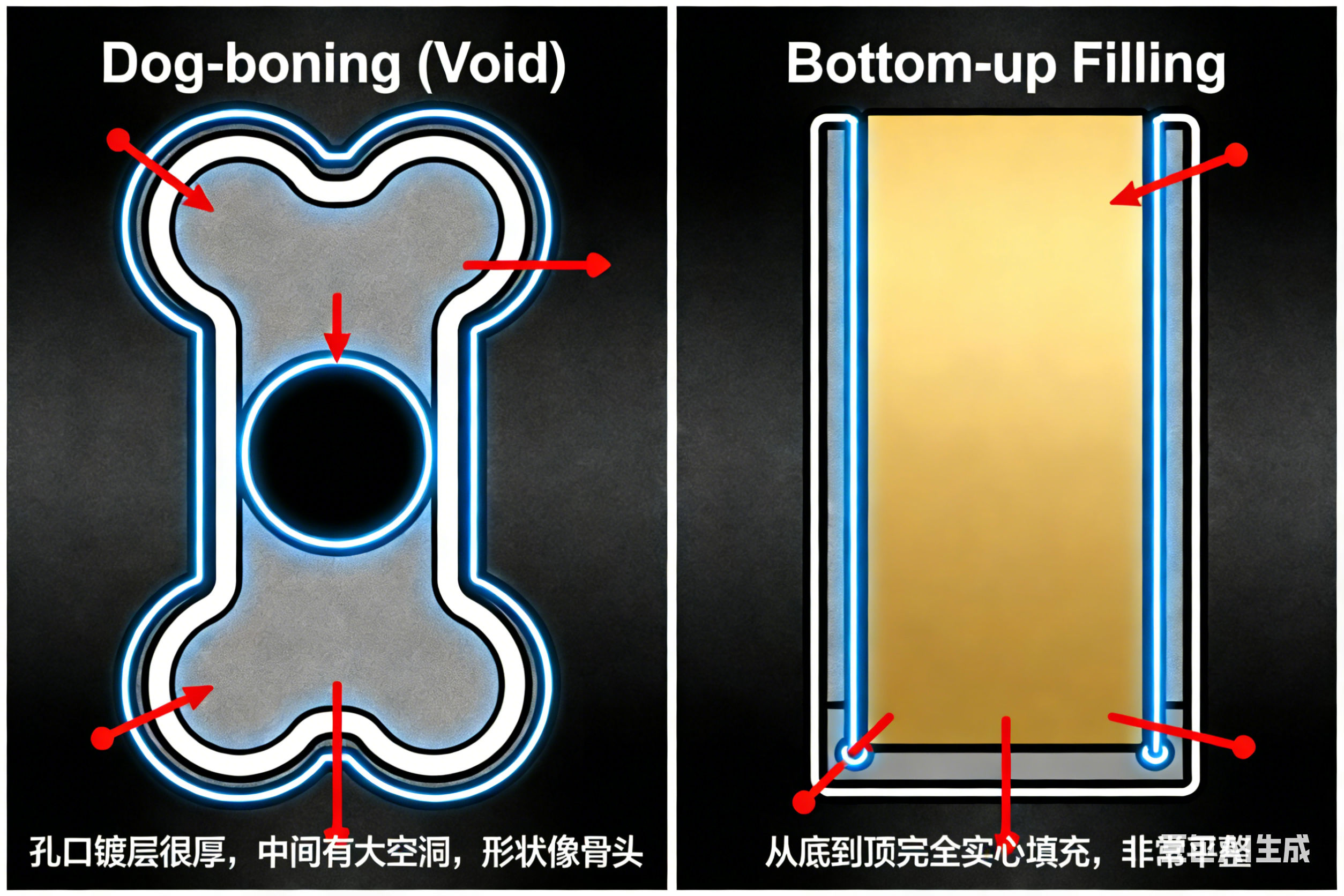

這直接導致了行業公認的“狗骨頭”效應：孔口被快速沉積的金層封死，而內部卻留下了空洞（Void）。這種缺陷不僅會導致電路斷路，更會因重心偏移嚴重影響MEMS器件的機械靈敏度。

雖然無氰電鍍是環保趨勢，但普通無氰藥水（如亞硫酸金體系）在MEMS應用中常表現出“水土不服”。

由于金絡合物的擴散系數較低，藥水難以深入狹窄縫隙的底部。多項失效分析顯示，使用傳統藥水電鍍的MEMS器件，其凹槽底部的鍍層厚度往往不足表面的30%。為了強行鍍滿底部，工程師不得不延長電鍍時間，結果導致表面鍍層過厚、粗糙甚至發黑，嚴重破壞了精密結構的尺寸精度。

針對這一痛點，國內先進材料廠商通過引入特殊的“整平劑”與“潤濕劑”分子，重新定義了金離子在微觀界面上的沉積行為。

經過多家MEMS代工廠的嚴苛驗證，新一代國產無氰晶圓電鍍金工藝展現出了驚人的均鍍能力（Throwing Power，TP值）：

1. 納米級均勻覆蓋： 該工藝具有極強的深鍍能力，能夠克服擴散阻力，深入高深寬比的溝槽底部。實測數據顯示，即便在深寬比5:1的微盲孔中，其孔底與孔口的鍍層厚度比（TP值）仍能達到 90%以上，真正做到了“表里如一”。

2. 細膩無發黑： 即使在電流密度差異巨大的復雜結構表面，鍍層依然保持金光細膩，無任何發黑或結晶粗糙現象，確保了MEMS活動部件的表面光潔度與機械性能。

3. 工藝窗口寬： 藥水穩定性極佳，使用壽命長達 2年以上，且不需要氨氣保護，極大降低了對精密MEMS產線的腐蝕風險。

從“能用”到“好用”，國產半導體材料正逐步攻克高端制程的最后堡壘。此次無氰電鍍金工藝在10μm厚度上的突破，標志著國產供應鏈在功率半導體金屬化環節已具備與國際巨頭同臺競技的實力。

作為這一技術路線的先行者，天躍新材料憑借其旗艦產品CT-288無氰晶圓電鍍金工藝，已成功將上述技術指標轉化為量產能力。這不僅為國產IGBT與SiC芯片提供了一套高性能、長壽命的鍍金解決方案，更為中國半導體產業的“綠色制造”轉型提供了有力支撐。
